數字式全電子汽車衡系統組成

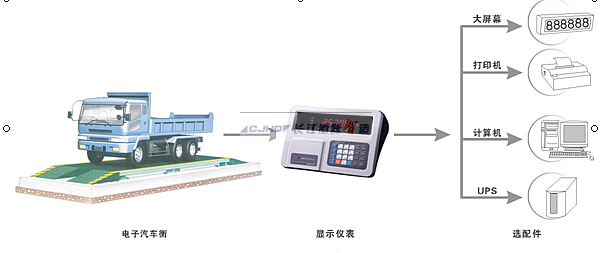

SCS-D8-xxxt型全數字式電子汽車衡(全鋼結構秤臺)主要由模塊化秤體、HBL-D型數字橋式稱重傳感器、8線線型數字接線盒、D2008F數字式稱重顯示儀表及選配件構成構成  (如下圖所示)。



高精度數字式稱重傳感器(HBL-D)

簡介：

 地磅HBL-D型數字式稱重傳感器是新一代稱重數字專利產品，獨特的結構設計,可以更好地保證傳感器的長期穩定性和受力合理性,每個傳感器均有自己的A/D轉換器和數字信號輸出接口。它消除了模擬傳感器的弊病，可以長距離傳輸。最遠可達200米以上,每個傳感器在出廠前已對包括非線性、滯后、蠕變、溫度等在內的各項技術性能進行了數字補償。密封方式采用激光焊封，控制數字信號的微處理器保護在一個采用液壓泵站密封原理與方式的密封環境中，防護等級超過IP68,并具有優異的抗射頻干擾性能、自診斷功能，它具有的特點使維修和設置更為簡便快速，可以通過儀表進行全部參數調整。

性能優點：

數字信號         高精度、高穩定性和抗射頻干擾

數字補償技術       所有性能都超越了模擬式傳感器

橋式結構         穩定可靠，自動復位，受力合理，幾乎不受磨損影響

自診斷功能        故障排除迅速，更換后免標定

偏載調整         全自動記憶調整，使維修簡單快速方便。

激光焊接密封       防水、防曬、防潮、防腐蝕



傳感器五大優點

精度高：           C3（從1/10000提升到1/100000）

抗干擾：           可用于高干擾區域

傳輸距離遠：         可達200米以上

防護等級：          IP68

數字加密：         數字芯片雙重加密，防搖控作弊

相關參數：

型號：           地磅HBL-D數字橋式稱重傳感器

制造商：          美國OAP公司

結構：           壓式，激光焊接密封

承載能力：        30t

最大安全過載：    150%F.S

瞬間極限過載      >200%F.S

數據刷新速率：    100次/S

數字模塊分辨率：  120，000碼

輸出信號：        0~120000碼

通訊波特率：      9600/19200/38400Bps

零點溫度系數：    18ppm/攝氏度

量程溫度系數：    <8ppm/攝氏度

使用溫度范圍：    -10⁰C— +55⁰C

允許溫度范圍：    -20⁰C— +60⁰C

供        電：    9~12V DC     30mA

精度等級：        OIML C3

防護等級：        IP68

高精度數字稱重顯示控制儀表（D2008F）

地磅D2008F高精度數字稱重顯示控制儀表是數字稱重傳感器的專用稱重數據處理終端，具備高分辨力、高精確度、多種功能擴展、稱重數據處理高速可靠等特性，且首創個性化打印、三段分度自動切換等人性化功能。可以達到真正準確的數據顯示，同時可連接打印機、大屏幕和計算機等。

功能特點：

全數字式自動修正四角使調試更省心、更省力；

個性化打?。河脩艨勺约壕幹拼蛴〉陌鯁胃袷?，

打印用戶自己的單位名稱，打印漢字貨名等；

15點的非線性修正；

量程自動切換；具有軸計量功能；　　　

檢測各類稱重數據

系統故障自診斷功能；

自動偏載調校和尖端數字濾波；

可儲存10個秤的標率;

幾乎可與各種針式打印機配套使用，可打印多種形式的中文稱重記錄，可打印日報表、   分類統計報表、各種總報表、顯示器的工作參數和標率的報表;

完整的數據記錄的貯存、檢索、刪除、報表打印等功能?？蓛Υ?span lang="EN-US">1024組記錄;

具有精確的時鐘、日歷、自動閏年、閏月，不受斷電影響;

可設置零點跟蹤范圍、開機置零范圍和按鍵置零范圍;

具有完備的自檢功能和多種出錯信息提示功能;

自動零點跟蹤和自動超載報警功能；

RS232/RS485/20mA電流環通訊接口（連續、命令兩種方式可設置），可配接計算機、打印機、大屏幕顯示等外延設備;

與PC相聯接，能實現數據管理和聯網功能。

技術參數:

高速A/D轉換：     100次/秒

內分辨率：        2,000,000

外解析度：        1/60000

三段分度自動切換：2.5.10

信號接口：

接口方式：       20mA 電流環

傳輸距離：       ≤1000 米

傳輸速度：       ≤9600 B

信號電源：       DC12V，≤400mA

數字接口能力：   ≤16 個數字傳感器

顯示： 6位LED，6個狀態指示符。

時鐘： 可顯示年、月、日、時、分、秒，自動閏年、閏月；

大屏幕顯示接口

傳輸方式 串行輸出方式，RS232或20mA電流環通訊接口（恒流源輸出）

傳輸格式 11 位二進制數

傳輸波特率 600B

傳輸距離 ≤2000 米

串行通訊接口

傳輸方式 RS232

波特率 600，1200，2400，4800，9600，19200，38400 可選

傳輸數據格式 1 位起始位，8 位數據位（ASCII 碼），1 位停止位傳輸距離 RS232 ≤30 米 ；

打印接口

配置標準并行打印接口，可配接ESPON LQ-590K、KX-P1131、KX-P1121 等寬行打印機。

數據貯存

可貯存255 組車號皮重、1024 組稱重記錄。

使用環境

電源 AC 220V（±10%）50Hz（±2%）

使用溫度 0℃ ~ 45℃

儲運溫度 -25℃ ~ 150℃

相對濕度 ≤85%RH

預熱時間 ≤5 分鐘

保險絲 0.5A

  310×195×186
